论文选登 | 《浅谈Google Earth 在工程造价咨询中的运用》

作者:来源:发布时间:2022-12-13


浅谈Google Earth 在工程造价咨询中的运用

作者:林香、朱明

       摘要:在工程造价咨询中,规范完整的资料必不可少,计量或计价依据不充分或结算资料虚假的情况也并不少见,可以通过很多方式来提供依据以及还原事实真相,可以充分利用信息技术、互联网等技术来为造价咨询工作服务。

       关键词:Google Earth的运用 历史图片 长度 面积 高程

       1. 概述

       在工程造价咨询过程中,必要的工程造价相关资料是开展工作的前提,如在做工程结算审核时,一般需要招投标文件、合同文件、工程结算书、施工设计图、竣工图、设计变更、现场签证单、测量资料、认质认价单等等资料。大多数建设项目都会有完整规范的资料,但建设项目兼具单件性、多样性与复杂性的特点,也不乏资料不完整的情况,甚至出现申报虚假资料的情况,作为第三方的工程造价咨询企业,需要在公平、公正的原则下,维护建设项目参建各方的合法权益,对申报的内容、事实、数量、费用进行复核;可以通过很多方式来提供依据以及还原事实真相,如查阅施工期间影像资料、监理日志等等,还可以充分利用信息技术、互联网等技术来提供支持,以下通过实际案例介绍了如何利用Google Earth的历史图片功能、测量功能来为造价咨询提供依据。

       2. Google Earth简介

       Google Earth(谷歌地球)是一款Google公司开发的虚拟地球仪软件,它把卫星图像、航空照相和GIS(地理信息系统)布置在一个地球的三维模型上,支持多种操作系统平台,Google Earth使用了公共领域的图片、受许可的航空照相图片以及卫星所拍摄的城镇照片。Google Earth 的卫星影像,并非单一数据来源,而是卫星影像与航拍的数据整合,影像的有效分辨率至少为100米,通常为30米。

       Google Earth的功能强大,可前往世界上任何地方,以查看卫星图像,地图,地形, 3D建筑物,来自外层空间的星系的峡谷海洋。历史图片功能可以让用户观看地球表面某一点随着时间变化而变化的存档卫星图片;测量功能可以对地形、地表构筑物进行长度、面积、高度测量;还有街景视图功能、地球城市夜景功能等。可以利用历史图片功能与测量功能来为工程造价咨询服务。

       3. Google Earth 在工程造价咨询中的运用实例

       3.1 某水电站国道改线工程:利用Google  Earth测量距离

       某水电站国道改线工程,该工程位于河流右岸,改线工程所用砂石骨料从位于河流左岸的砂石骨料生产系统购买,由于在工程施工过程中没有对运距进行测量,无相应的运距签证资料,在工程结算时需要对运距进行确认;在施工单位报送结算的时候,由于水电站已蓄水发电,原砂石骨料生产系统及砂石骨料运输路线的部分路段已经被水淹没,已位于库区水位以下;即使现场踏勘也无法测量准确运距;通过Google  Earth的历史图片功能查阅水电站蓄水之前的卫星图像,与业主、监理以及施工单位一起,利用路径功能,在Google Earth上画出砂石骨料运输的实际路线,绘画完毕即可显示路径长度,即砂石骨料运距,经测量路径长度为4882米,而施工单位申报运距为8km;最终施工单位认同Google Earth测量的运距。不同时期的卫星图片及测量数据如图1和图2:

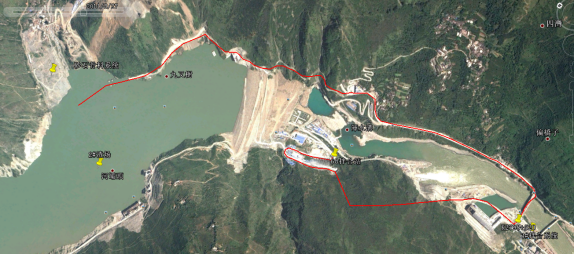

图1 库区蓄水后的卫星图片

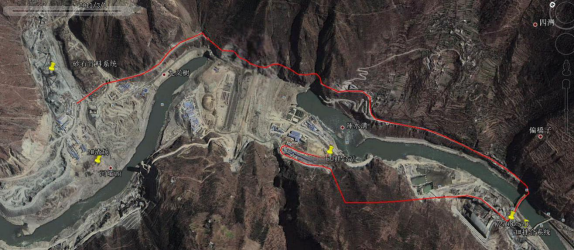

图2 库区蓄水前的卫星图片

       3.2某水电站索赔事件:利用Google  Earth查阅历史图片,测量高程

       某水电站在下闸蓄水的时候,上游尚有在建工程未完工,包括港口、公路及一座大桥,在蓄水过程中,由于多方面原因,实际蓄水水位超过了原蓄水计划水位,对库区上游正在施工的港口、公路、大桥带来局部影响,并造成一定的损失,由此三个项目的建设业主提出了索赔要求;与正常的建设单位、监理单位、施工单位之间关系不同,正常施工时发生索赔或现场签证时,现场会有监理对索赔或签证及时确认;而该索赔事件中,索赔主体是与水电站建设业主没有合同关系的第三方,在淹没事件发生时水电站建设业主没有及时到现场取证,未获取淹没水损失的第一手资料,后期索赔方报送索赔费用时也未反应实际情况,能多报尽量不少报。虽然报送的资料也有现场监理的甚至建设单位的签字盖章,但该监理及建设单位对于水电站建设业主来说是没有合同关系的第三方,报送的资料可信度不高,甚至存在虚报的可能性(在后期的咨询过程中,的确存在这种情况),并且在咨询人员开始咨询此次索赔事件的时候,现场很多设施及构筑物已经不存在或已经在水位以下,即使现场踏勘也不能了解事实真相,这给咨询带来了极大的困难;在咨询过程中,通过查阅监理日志、气象记录、现场照片、卫星图片基本还原了此次索赔事件的事实经过,尤其Google Earth的历史图片及测量功能为了解事件的前因后果起到了很大的作用。

       3.2.1 临时设施的拆除与安装

       索赔方以蓄水超过计划水位淹没施工现场临时设施为由,申报了施工门头的拆除与安装费、料场生产设备搬迁两项费用,共计约77万元,在咨询人员踏勘现场时,这两项设施均已被拆除,已无法确认是否发生搬迁。但通过Google Earth的历史图片功能,查阅水淹之前、水位上涨过程中以及最高水位的卫星图片,显示这两项设施始终未被水淹且位置未发生任何改变,经与水电站建设业主、索赔方一起确认,最终认定索赔方申报材料不真实,不予计取该项费用。

       3.2.2 料场转运及新建料场

       索赔方以蓄水超过计划水位淹没原砂石料场,导致砂石骨料进行二次搬运以及新建砂石料场为由,索赔“料场二次转运及新建料场”费用,共计580万元;通过Google Earth的历史图片功能,查阅水淹之前、水位上涨过程中以及最高水位的卫星图片,并对料场的面积进行了测量,经过对比发现,即使水位上涨到最高水位时,该料场也只是四周局部被淹没,而且料场与施工场地的连接道路并未被淹没中断,所以认为料场砂石料没有二次转运的必要,也完全没有新建料场的必要;经与索赔方核对后,事实是发生了材料转运及新建料场,但材料转运及新建料场发生的时间是蓄水第二年的枯水期,也就是说在库区水位已下降到死水位后进行的,此时发生的材料转运及新建料场与蓄水没有因果关系,所以发生的费用不应由水电站建设业主承担。最终确定该项费用为零。不同时期的卫星图片及测量数据如图3、图4和图5:

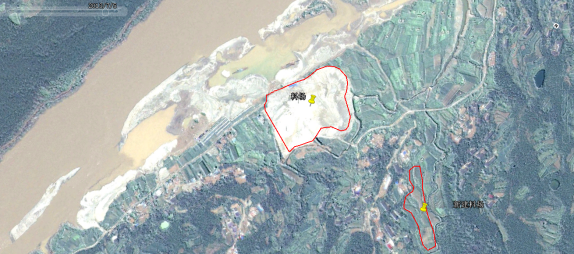

图3 水位上涨初期的卫星图片(此时水位位于库区死水位以下)


图4 水位上涨中的卫星图片


图5 最高水位的卫星图片

       3.2.3 材料补差

       库区在蓄水过程中,将库区内在建大桥的材料运输道路部分路段淹没,而该道路的复建尚未完成,导致大桥项目的材料无法通过该道路运输到施工现场,被迫选用绕山区的乡村道路,而乡村道路无法通行大货车,只能选用小货车运输,运输成本增加,大桥建设业主以此为由申报材料补差,共计360万元。通过Google Earth的历史图片功能,查阅水淹之前、水位上涨过程中以及最高水位的卫星图片,并测量该段道路的高程;经过对比发现,该段道路最低位置的高程低于库区死水位,而库区死水位是经批准并经政府下发通告给库区各单位的计划蓄水水位,通告要求在该水位以下严禁任何单位和个人在水库淹没区、影响区及下游河道水位下降、上涨区域内从事耕种、捕鱼、采矿、挖砂、放牧及水上非法运输等一切生产经营或从事对水库安全运行有影响的活动;所以即使按计划蓄水至死水位,该道路照样会中断,材料运输还是需要通过其他途径进行,所以材料运输成本增加的费用不应该全部由水电站建设业主承担;经过水电站建设业主、大桥建设业主多次核对沟通,最终材料补差金额为19万元。不同时期的卫星图片及测量数据如图6、图7和图8:

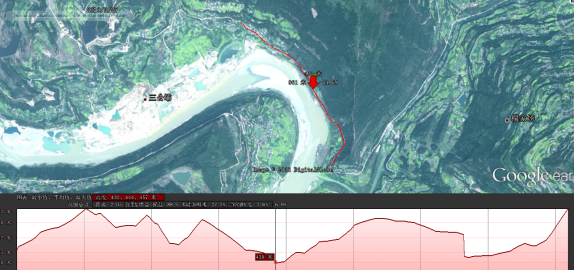

图6 库区蓄水之前的卫星图片

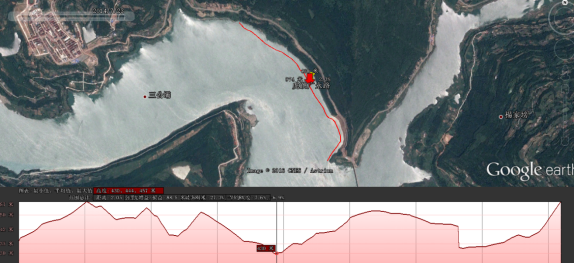

图7 库区蓄水初期的卫星图片(最低点已被淹没)

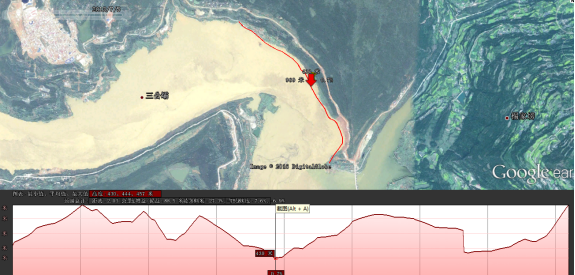

图8 库区蓄水中期的卫星图片


       4.结语

       Google Earth的历史图片功能、测量功能操作较为简单,结果可靠,可以在造价咨询过程中特别是审计过程中提供原始依据,还原事实真相,是否为虚假工程,费用是否明显虚报等提供可靠的依据支撑,也可有效缩短审计时间,提高工作效率,保证审计质量,为审计提供技术创新的途径。

运用先进的技术方法,是信息化社会对造价咨询工作发展的必然要求。在从事工程造价咨询过程中,应与时俱进,充分利用信息技术、互联网技术来为造价咨询工作服务。




       参考文献:

       [1] 李柏章.GPS系统在水利工程测量中的应用[J].水利科技与经济,2013,(5):119-120

       [2] 王丽萍,王铁军,李宏伟.谷歌地球在水利工作中的应用[J].水利天地,2012,(4):45-46
